จะเลือก ติดตั้ง และบำรุงรักษามอเตอร์ไฮดรอลิกแบบโรตารีเพื่ออายุการใช้งานสูงสุดได้อย่างไร

คู่มือนี้เจาะลึกทฤษฎีเพื่อมอบข้อมูลเชิงลึกที่นำไปปฏิบัติได้ ตั้งแต่ขนาดมอเตอร์ที่เหมาะกับการใช้งานของคุณ ไปจนถึงเทคนิคการติดตั้งที่เหมาะสม ไปจนถึงแนวทางปฏิบัติในการบำรุงรักษารายวันที่ยืดอายุการใช้งานให้สูงสุด

1. หลักการทำงานหลัก – อะไรทำให้มีแรงบิดสูง

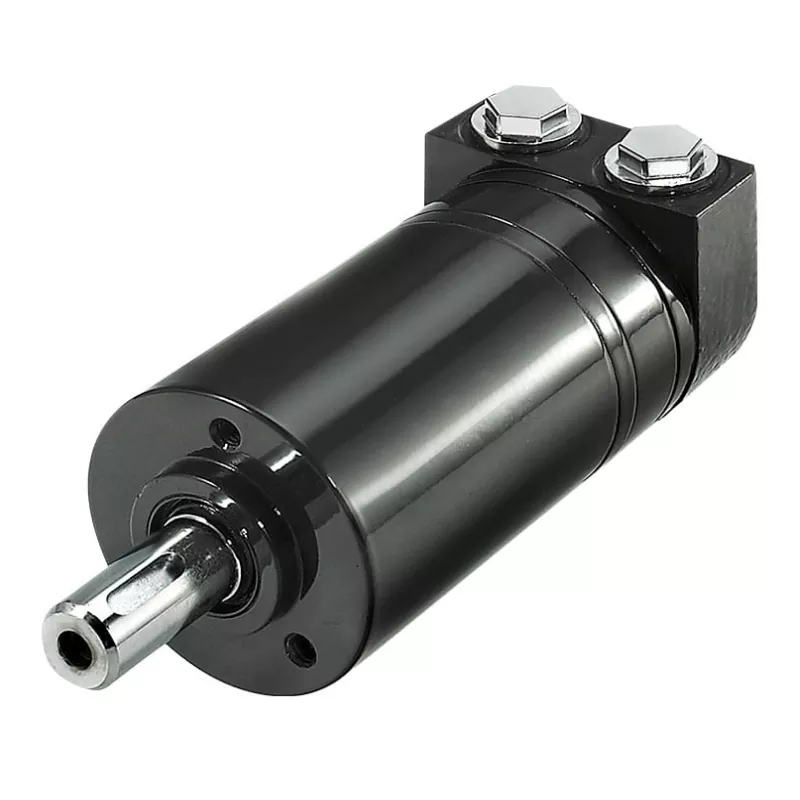

หัวใจของอันมอเตอร์ออร์บิทัลเป็นชุดเกียร์แบบตาข่ายภายใน ได้แก่ โรเตอร์ (เกียร์นอก) และสเตเตอร์ (เกียร์ภายใน) โดยมีกฎการออกแบบที่สำคัญว่าโรเตอร์มีฟันน้อยกว่าสเตเตอร์หนึ่งซี่ เมื่อของไหลไฮดรอลิกที่มีแรงดันเข้าสู่มอเตอร์ มันจะบังคับให้โรเตอร์ทำการเคลื่อนที่ในวงโคจร (ดาวเคราะห์) ภายในสเตเตอร์ การเคลื่อนไหวนี้จะถูกส่งผ่านเพลาคัปปลิ้งภายในไปยังเพลาเอาท์พุต โดยแปลงการเคลื่อนที่ของวงโคจรให้เป็นเอาท์พุตแบบหมุนที่ราบรื่น

การออกแบบนี้มอบข้อได้เปรียบที่ชัดเจน: แรงบิดสูงความเร็วต่ำ (LSHT) มอเตอร์แบบออร์บิทัลต่างจากมอเตอร์ใบพัดหรือลูกสูบตรงที่สามารถสร้างแรงบิดที่แข็งแกร่งและเสถียรได้โดยตรงที่ RPM ต่ำโดยไม่ต้องใช้ตัวลดเกียร์ นี่เป็นสิ่งล้ำค่าสำหรับการใช้งานที่ต้องการการควบคุมความเร็วที่แม่นยำและแรงบิดเริ่มต้นสูงภายใต้ภาระหนัก

มีการกำหนดค่าสเตเตอร์หลักสองแบบ:

• Gerotor (สเตเตอร์ชิ้นเดียว): สเตเตอร์เป็นวงแหวนเกียร์ภายในตัวเดียว ประหยัดและเชื่อถือได้สำหรับรอบการทำงานระดับปานกลาง

• Geroler (สเตเตอร์ที่มีลูกกลิ้ง): มีการสอดลูกกลิ้งหรือเข็มเข้าไปในฟันสเตเตอร์ เปลี่ยนแรงเสียดทานแบบเลื่อนเป็นแรงเสียดทานแบบกลิ้ง ทำให้มีประสิทธิภาพสูงขึ้น ทนทานต่อแรงกระแทกได้ดีขึ้น และมีอายุการใช้งานยาวนานขึ้นอย่างเห็นได้ชัด เหมาะสำหรับงานหนักที่มีความถี่สูง

2. การกำหนดขนาดที่ใช้งานได้จริง – การเลือก "หัวใจ" ที่เหมาะสมสำหรับเครื่องจักรของคุณ

มอเตอร์ที่มีขนาดไม่ถูกต้องคือสาเหตุ #1 ของความล้มเหลวก่อนเวลาอันควร การลดขนาดทำให้เกิดความเสียหายเกินขนาด การเพิ่มต้นทุนของเสียให้ใหญ่ขึ้นและลดประสิทธิภาพของระบบโดยรวม มุ่งเน้นไปที่พารามิเตอร์ที่สำคัญสี่ประการเหล่านี้:

• แรงบิด ความเร็ว และการกระจัด (สามเหลี่ยม): การกระจัด (ซีซี/รอบ) จะกำหนดแรงบิดเอาท์พุตโดยตรง การกระจัดที่มากขึ้นหมายถึงของเหลวมากขึ้นต่อรอบการหมุน จึงมีแรงบิดสูงขึ้น แต่ความเร็วสูงสุดจะลดลง กำหนดแรงบิดเริ่มต้นเสมอ (ซึ่งโดยทั่วไปจะสูงกว่าแรงบิดขณะวิ่ง) และช่วงความเร็วในการทำงานที่ต้องการก่อนที่จะเลือกระยะการเคลื่อนที่ ตรวจสอบข้ามกับเส้นโค้งประสิทธิภาพของผู้ผลิต – อย่าเลือกมอเตอร์ที่ทำงานที่ขีดจำกัดสูงสุด ตั้งเป้าไปที่โซนประสิทธิภาพสูงสุดของโปรไฟล์แรงดัน/การไหลของระบบของคุณ

• ความดันของระบบและอัตราการไหล: ยืนยันแรงดันการทำงานต่อเนื่องของหน่วยกำลังและอัตราการไหลสูงสุดที่มีอยู่ แรงดันจะจำกัดแรงบิดสูงสุด ในขณะที่การไหลจะกำหนดความเร็วสูงสุดที่ทำได้ เปรียบเทียบกับข้อกำหนดเฉพาะของมอเตอร์ ตรวจสอบให้แน่ใจว่าอัตราแรงดันสูงสุดของมอเตอร์มีขอบเขตความปลอดภัยที่เหมาะสมเหนือเดือยสูงสุดของระบบ (ใช้ชุดวาล์วระบายแรงดันอย่างเหมาะสม)

• การติดตั้งและการโหลดเพลา: นอกเหนือจากรูปแบบโบลต์และขนาดหน้าแปลนแล้ว ความสามารถในการรับน้ำหนักแนวรัศมีบนเพลาเอาท์พุตมักถูกมองข้ามไป หากคุณกำลังติดตั้งเฟือง รอก หรือสายพานขับเคลื่อนโดยตรงบนเพลา จะทำให้เกิดภาระด้านข้างที่สำคัญ ในกรณีเช่นนี้ คุณต้องเลือกมอเตอร์ที่มีตลับลูกปืนสำหรับงานหนักและดูแผนภูมิพิกัดโหลดแนวรัศมีของผู้ผลิต การเพิกเฉยต่อสิ่งนี้นำไปสู่ความล้มเหลวของตลับลูกปืนอย่างรวดเร็วและการรั่วไหลของซีล

• ข้อกำหนดด้านสิ่งแวดล้อมและพิเศษ: สำหรับอุณหภูมิแวดล้อมที่รุนแรง สภาพที่เต็มไปด้วยฝุ่น หรือสภาพแวดล้อมที่มีความชื้นสูง ให้ระบุซีลที่ได้รับการอัพเกรด (เช่น Viton หรือ HNBR) และวัสดุที่ทนต่อการกัดกร่อน สำหรับการใช้งานที่ต้องการการเบรกแบบไดนามิกหรือการตรวจจับความเร็ว ให้พิจารณาตัวเลือกแบบรวม เช่น วาล์วเบรก มาตรวัดรอบ หรือวาล์วควบคุมตามสัดส่วน

3. การติดตั้งและการว่าจ้าง – รายละเอียดที่สร้างหรือทำลายประสิทธิภาพ

มอเตอร์ที่เลือกมาอย่างสมบูรณ์แบบอาจทำงานล้มเหลวได้อย่างรวดเร็วหากติดตั้งไม่ถูกต้อง ทำตามขั้นตอนที่ไม่สามารถต่อรองได้เหล่านี้:

1. การจัดตำแหน่งเพลาที่แม่นยำ: จำเป็นต้องมีการจัดตำแหน่งโคแอกเซียลสัมบูรณ์ระหว่างเพลามอเตอร์และโหลดที่ขับเคลื่อน การวางแนวเชิงมุมหรือแนวขนานจะทำให้เกิดแรงในแนวรัศมีหรือแนวแกนซึ่งทำให้อายุการใช้งานของตลับลูกปืนสั้นลงอย่างมาก ใช้ตัวบ่งชี้การหมุนหรือเครื่องมือจัดตำแหน่งด้วยเลเซอร์ และปฏิบัติตามเกณฑ์ความคลาดเคลื่อนของผู้ผลิตอย่างเคร่งครัด (โดยทั่วไปคือ ≤ 0.05 มม. การเบี่ยงเบนหนีศูนย์ในแนวรัศมี)

2. การเชื่อมต่อพอร์ตที่ถูกต้อง: ตรวจสอบการระบุพอร์ตอีกครั้ง - ความดัน (P), การส่งคืน (T) และท่อระบายน้ำ (L) ช่องระบายน้ำเป็นสิ่งสำคัญ: ต้องเดินท่อแยกกลับไปยังถังโดยมีแรงดันต้านน้อยที่สุด (ปกติ < 5–10 บาร์ โปรดดูข้อมูลจำเพาะ) ห้ามเสียบปลั๊กช่องระบายน้ำ เพราะจะทำให้ซีลเพลาขาดทันที

3. การล้างระบบก่อนสตาร์ท: ก่อนเชื่อมต่อมอเตอร์ ให้ล้างระบบไฮดรอลิกทั้งหมด (ท่อ วาล์ว เครื่องทำความเย็น) ด้วยของเหลวสะอาด เพื่อขจัดตะกรันจากการเชื่อม สิ่งสกปรก หรือเศษที่เหลือจากการติดตั้ง สิ่งปนเปื้อนที่เกิดขึ้นระหว่างการตั้งค่าเป็นสาเหตุหลักของการสึกหรอตั้งแต่เนิ่นๆ

4. ขั้นตอนการพังทลายเบื้องต้น: สำหรับมอเตอร์ใหม่หรือมอเตอร์ที่สร้างใหม่ ให้รันยูนิตที่ 30–50% ของโหลดที่กำหนดเป็นเวลาประมาณ 30–60 นาที ก่อนการทำงานแบบเต็มโหลด ช่วยให้เกียร์และแบริ่งภายในจับคู่ได้อย่างเหมาะสมและรักษาระยะห่างภายในให้คงที่ ซึ่งช่วยยืดอายุการใช้งานในระยะยาวได้อย่างมาก

4. การบำรุงรักษารายวันและการวินิจฉัยข้อผิดพลาดอย่างรวดเร็ว

โปรดจำกฎทอง: 90% ของความล้มเหลวของมอเตอร์ไฮดรอลิกมีสาเหตุมาจากการปนเปื้อนของของเหลวหรืออุณหภูมิของของเหลวที่ไม่เหมาะสม การบำรุงรักษาไม่ใช่ทางเลือก แต่เป็นการบำรุงรักษาอุปกรณ์ของคุณ

การจัดการของไหล – ลำดับความสำคัญอันดับ 1 ของคุณ:

• ความสะอาด: อนุภาคของแข็งทำหน้าที่เป็นสารขัดถูที่มีฤทธิ์กัดกร่อน ซึ่งจะทำให้คู่โรเตอร์-สเตเตอร์ที่กลึงด้วยเครื่องจักรอย่างแม่นยำสึกหรอ สิ่งนี้จะเพิ่มการรั่วไหลภายใน ลดประสิทธิภาพเชิงปริมาตร และลดแรงบิด กำหนดเป้าหมายระดับความสะอาด ISO 4406 18/16/13 หรือดีกว่า และตรวจสอบ/เปลี่ยนตัวกรองท่อส่งคืนเป็นประจำ ใช้ตัวบ่งชี้ความดันแตกต่างบนตัวเรือนตัวกรอง

• ความหนืดและอุณหภูมิ: ช่วงความหนืดที่เหมาะสมคือ 20–43 cSt ที่ 50°C รักษาอุณหภูมิน้ำมันให้ต่ำกว่า 60°C เพื่อการทำงานต่อเนื่อง ไม่เกิน 85°C แม้บนยอดเขา อุณหภูมิสูงทำให้น้ำมันบางลง ลดการหล่อลื่นและเร่งการเสื่อมสภาพของซีล อุณหภูมิต่ำจะเพิ่มแรงต้านที่มีความหนืด ทำให้เกิดโพรงอากาศและการสตาร์ทที่เชื่องช้า ติดตั้งเครื่องวัดอุณหภูมิและเครื่องทำความเย็นหากจำเป็น

• ห้ามผสมประเภทของเหลว: ห้ามใช้น้ำมันเครื่องแทนน้ำมันไฮดรอลิกโดยเด็ดขาด แพ็คเกจเสริมไม่เข้ากัน การผสมอาจทำให้ซีลบวม เกิดฟอง การเคลือบเงา และความล้มเหลวร้ายแรง ใช้เกรดน้ำมันไฮดรอลิกที่ OEM แนะนำเสมอ

ตารางวินิจฉัยข้อบกพร่องด่วน

การตรวจสุขภาพตามกำหนดเวลา

รวมสิ่งเหล่านี้ไว้ในแผนการบำรุงรักษาเชิงป้องกันของคุณ:

• รายสัปดาห์: ตรวจสอบอุณหภูมิตัวเครื่องภายนอก (ใช้เทอร์โมมิเตอร์อินฟราเรด) และฟังเสียงเคาะหรือเสียงหอนที่ผิดปกติ

• รายเดือน: ตรวจสอบข้อต่อท่อและซีลทั้งหมดว่ามีเสียงร้องไห้หรือไม่

• รายไตรมาส: เก็บตัวอย่างน้ำมันแล้วส่งไปวิเคราะห์ด้วยสเปกโตรเมตริก ระดับที่เพิ่มขึ้นของอนุภาคเหล็ก ทองแดง หรือซิลิกอนถือเป็นสัญญาณเตือนล่วงหน้าถึงการสึกหรอภายในก่อนที่ประสิทธิภาพจะลดลงอย่างเห็นได้ชัด

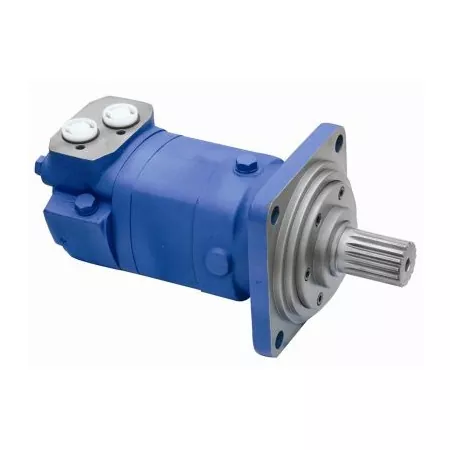

แบบโรตารี่มอเตอร์ไฮดรอลิกวงโคจรเป็นอุปกรณ์ที่แข็งแกร่งและเชื่อถือได้เมื่อได้รับการปฏิบัติอย่างถูกต้อง ความสำเร็จอยู่ในเสาหลักสามประการ: การปรับขนาดอย่างแม่นยำสำหรับโปรไฟล์โหลดในโลกแห่งความเป็นจริง การติดตั้งด้วยความแม่นยำในการผ่าตัด และการรักษาสภาพของของไหลโดยถือเป็นระเบียบวินัยที่ไม่อาจต่อรองได้ หากมีข้อสงสัย ให้ดูเส้นโค้งประสิทธิภาพเฉพาะของผู้ผลิตและช่วงเวลาการบริการเสมอ และอย่าลังเลที่จะให้วิศวกรด้านการใช้งานของพวกเขาเกี่ยวข้องกับรอบการทำงานที่ซับซ้อนหรือการผสานรวมแบบกำหนดเอง

หากคุณต้องการรายละเอียดเพิ่มเติมในด้านใดด้านหนึ่ง เช่น การคำนวณภาระในแนวรัศมีโดยละเอียด การเลือกวาล์วแบบรวม หรือตัวเลือกการปิดผนึกที่อุณหภูมิสูง โปรดแจ้งให้เราทราบ แล้วเราจะขยายความต่อไป
