มอเตอร์ไฮดรอลิกแบบสั่น: ทำงานอย่างไรและใช้งานที่ไหน?

ในระบบไฮดรอลิก การแปลงกำลังของของไหลเป็นการเคลื่อนที่ทางกลเป็นขั้นตอนสำคัญในการบรรลุการทำงานของอุปกรณ์อย่างมีประสิทธิภาพ ในขณะที่มอเตอร์ไฮดรอลิกแบบเดิมได้รับการออกแบบสำหรับการเคลื่อนที่แบบหมุนอย่างต่อเนื่องเป็นหลักมอเตอร์ไฮดรอลิกแบบสั่นมอบโซลูชันที่แตกต่างโดยการแปลงพลังงานไฮดรอลิกให้เป็นการเคลื่อนที่แบบหมุนไปมาแบบควบคุมได้

เนื่องจากโครงสร้างที่กะทัดรัด กำลังแรงบิดสูงและการควบคุมการเคลื่อนไหวที่แม่นยำ มอเตอร์ไฮดรอลิกแบบสั่นจึงถูกนำมาใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม เครื่องจักรในการก่อสร้าง อุปกรณ์ขนถ่ายวัสดุ ระบบทางทะเล และการใช้งานอื่น ๆ ที่ต้องมีการหมุนมุมที่จำกัด

มอเตอร์ไฮดรอลิกแบบสั่นคืออะไร?

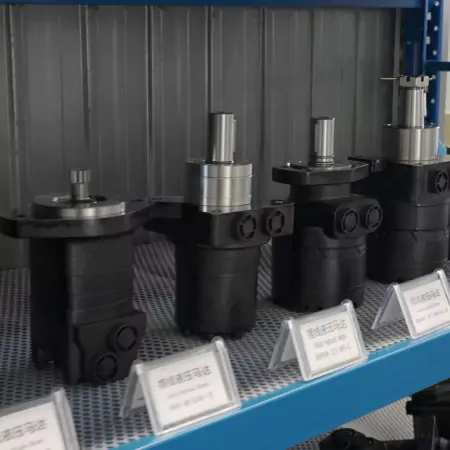

หนึ่งมอเตอร์ไฮดรอลิกสั่นคือตัวกระตุ้นไฮดรอลิกที่แปลงของไหลไฮดรอลิกที่มีแรงดันให้เป็นการเคลื่อนที่เชิงมุมภายในช่วงการหมุนที่กำหนด

มอเตอร์ไฮดรอลิกแบบสั่นต่างจากมอเตอร์ไฮดรอลิกทั่วไปที่หมุนอย่างต่อเนื่องในทิศทางเดียว ทำให้เกิดการเคลื่อนที่แบบสวิงซ้ำๆ ระหว่างมุมที่ตั้งไว้สองมุม

กระบวนการทำงานขั้นพื้นฐานคือ:

น้ำมันไฮดรอลิกเข้ามา → แรงดันกระทำต่อส่วนประกอบภายใน → แรงทางกลเกิดขึ้น → เพลาเอาท์พุตหมุนไปมา

โดยทั่วไปมุมการหมุนสามารถปรับแต่งได้ตามความต้องการในการใช้งาน เช่น 90°, 180° หรือช่วงเฉพาะอื่นๆ

มอเตอร์ไฮดรอลิกแบบสั่นทำงานอย่างไร?

หลักการทำงานขึ้นอยู่กับการแปลงแรงดันไฮดรอลิกเป็นแรงบิดผ่านโครงสร้างทางกลภายใน

เมื่อน้ำมันไฮดรอลิกแรงดันสูงเข้าสู่ด้านหนึ่งของห้องมอเตอร์ มันจะดันส่วนประกอบภายในเพื่อสร้างแรงหมุน เมื่อทิศทางการไหลของน้ำมันเปลี่ยนแปลง เพลาส่งออกจะเคลื่อนที่กลับไปในทิศทางตรงกันข้าม

ส่วนประกอบการทำงานหลักมักประกอบด้วย:

กระบอกไฮดรอลิกหรือห้อง

กลไกโรเตอร์หรือใบพัด

เพลาส่งออก

ระบบซีล

โครงสร้างที่อยู่อาศัย

ด้วยการควบคุมทิศทางและแรงดันการไหลของไฮดรอลิก ทำให้มอเตอร์สามารถเคลื่อนที่ได้อย่างแม่นยำ

ข้อได้เปรียบที่สำคัญของมอเตอร์ไฮดรอลิกแบบสั่น

1. แรงบิดสูงในรูปแบบกะทัดรัด

ข้อดีหลักประการหนึ่งของมอเตอร์ไฮดรอลิกแบบสั่นคือความสามารถในการสร้างแรงบิดสูงในขณะที่ยังคงขนาดที่ค่อนข้างเล็กไว้

ทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่การติดตั้งจำกัดแต่ต้องใช้แรงหมุนที่แข็งแกร่ง

ตัวอย่างทั่วไป ได้แก่:

ระบบปฏิบัติการวาล์ว

อุปกรณ์หุ่นยนต์

เครื่องจักรอุตสาหกรรม

ระบบบังคับเลี้ยว

2. การควบคุมตำแหน่งเชิงมุมที่แม่นยำ

การใช้งานในอุตสาหกรรมจำนวนมากจำเป็นต้องมีการควบคุมการเคลื่อนไหวมากกว่าการหมุนอย่างต่อเนื่อง

มอเตอร์ไฮดรอลิกแบบสั่นช่วยให้วิศวกรสามารถกำหนด:

มุมการหมุน

ความเร็วในการเคลื่อนที่

ความถี่ในการทำงาน

แรงบิดเอาท์พุต

ทำให้เหมาะสำหรับระบบอัตโนมัติที่ต้องการการวางตำแหน่งซ้ำ

3. การทำงานที่ราบรื่นและประสิทธิภาพที่เชื่อถือได้

ระบบไฮดรอลิกให้ความหนาแน่นของกำลังสูงและการส่งผ่านแรงที่ราบรื่นโดยธรรมชาติ

เมื่อเปรียบเทียบกับแอคทูเอเตอร์ไฟฟ้าบางรุ่น มอเตอร์ไฮดรอลิกแบบสั่นสามารถทำงานได้ดีในสภาพแวดล้อมงานหนักซึ่งมีภาระสูง การสั่นสะเทือน หรือสภาวะที่ไม่เอื้ออำนวย

4. เหมาะสำหรับการใช้งานหนัก

เนื่องจากระบบกำลังไฮดรอลิกสามารถสร้างแรงได้มาก จึงมักเลือกใช้มอเตอร์ไฮดรอลิกแบบสั่นสำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง

สามารถทำงานได้อย่างมีประสิทธิผลภายใต้:

สภาวะโหลดสูง

รอบการทำงานบ่อยครั้ง

สภาพแวดล้อมกลางแจ้ง

สภาพที่เต็มไปด้วยฝุ่นหรือท้าทาย

มอเตอร์ไฮดรอลิกแบบสั่นเทียบกับมอเตอร์ไฮดรอลิกแบบดั้งเดิม

มอเตอร์ไฮดรอลิกสั่นประเภททั่วไป

มอเตอร์ไฮดรอลิกสั่นแบบใบพัด

การออกแบบแบบใบพัดใช้แรงดันไฮดรอลิกที่กระทำต่อใบพัดเพื่อสร้างการเคลื่อนที่แบบหมุน

ข้อดีได้แก่:

โครงสร้างที่กะทัดรัด

การดำเนินงานราบรื่น

ประสิทธิภาพการวางตำแหน่งที่ดี

มักใช้ในระบบอัตโนมัติทางอุตสาหกรรมและระบบควบคุม

มอเตอร์สั่นแบบไฮดรอลิกแบบแร็คแอนด์พิเนียน

ประเภทนี้แปลงการเคลื่อนที่ของลูกสูบเชิงเส้นเป็นการเคลื่อนที่แบบหมุนผ่านกลไกแร็คแอนด์พิเนียน

คุณสมบัติได้แก่:

แรงบิดเอาท์พุตสูง

โครงสร้างทางกลที่เรียบง่าย

การดำเนินงานที่เชื่อถือได้

มักใช้กับแอคทูเอเตอร์วาล์วสำหรับงานหนักและอุปกรณ์อุตสาหกรรม

มอเตอร์สั่นแบบไฮดรอลิกเพลาลาน

การออกแบบเฮลิคอลให้การส่งผ่านแรงบิดที่ราบรื่น และเหมาะสำหรับการใช้งานที่ต้องการการเคลื่อนไหวที่มั่นคงและลดการสั่นสะเทือน

การประยุกต์ใช้มอเตอร์ไฮดรอลิกแบบสั่น

ระบบอัตโนมัติทางอุตสาหกรรม

มอเตอร์ไฮดรอลิกแบบสั่นใช้ในระบบอัตโนมัติที่ต้องมีการควบคุมการเคลื่อนที่เชิงมุม ได้แก่:

แขนหุ่นยนต์

อุปกรณ์หนีบ

กลไกการวางตำแหน่ง

การกระตุ้นวาล์วไฮดรอลิก

วาล์วอุตสาหกรรมขนาดใหญ่มักต้องการการควบคุมการเปิดและปิดที่เชื่อถือได้

มอเตอร์ไฮดรอลิกแบบสั่นให้แรงบิดที่จำเป็นสำหรับ:

วาล์วท่อ

อุปกรณ์น้ำมันและก๊าซ

ระบบบำบัดน้ำ

เครื่องจักรก่อสร้าง

เครื่องจักรกลหนักจำเป็นต้องมีการเคลื่อนย้ายไฮดรอลิกที่แข็งแกร่งและเชื่อถือได้

การใช้งานได้แก่:

สิ่งที่แนบมากับรถขุด

กลไกการยก

แพลตฟอร์มที่หมุนได้

อุปกรณ์ทางทะเล

ระบบทางทะเลมักทำงานในสภาพแวดล้อมที่มีความต้องการสูง โดยที่โซลูชันไฮดรอลิกให้ประสิทธิภาพที่เชื่อถือได้

มอเตอร์ไฮดรอลิกแบบสั่นสามารถใช้ได้ใน:

ระบบบังคับเลี้ยว

เครื่องจักรดาดฟ้า

กลไกการควบคุม

จะเลือกมอเตอร์ไฮดรอลิกแบบสั่นที่เหมาะสมได้อย่างไร?

การเลือกมอเตอร์ที่เหมาะสมต้องอาศัยการประเมินปัจจัยสำคัญหลายประการ

1. แรงบิดที่ต้องการ

แรงบิดเป็นหนึ่งในพารามิเตอร์การเลือกที่สำคัญที่สุด

ผู้ใช้ควรพิจารณา:

ขนาดโหลด

แรงดันใช้งาน

อัตรากำไรขั้นต้นด้านความปลอดภัย

ความถี่ในการทำงาน

มอเตอร์ที่มีแรงบิดไม่เพียงพออาจไม่สามารถเคลื่อนที่ตามที่ต้องการได้

2. ข้อกำหนดมุมการหมุน

การใช้งานที่แตกต่างกันต้องใช้ช่วงการสั่นที่แตกต่างกัน

ก่อนเลือก ให้ยืนยัน:

มุมการหมุนสูงสุด

ความแม่นยำของตำแหน่งย้อนกลับ

ข้อกำหนดของวงจรการเคลื่อนไหว

3. แรงดันใช้งานและความเข้ากันได้ของระบบไฮดรอลิก

มอเตอร์ต้องตรงกับระบบไฮดรอลิกที่มีอยู่

พารามิเตอร์ที่สำคัญได้แก่:

แรงดันใช้งาน

อัตราการไหล

ประเภทน้ำมันไฮดรอลิก

ช่วงอุณหภูมิ

4. สภาพแวดล้อมการติดตั้ง

สภาพแวดล้อมในการทำงานส่งผลต่อการเลือกมอเตอร์

พิจารณา:

การติดตั้งในร่มหรือกลางแจ้ง

การสัมผัสกับความชื้นหรือฝุ่น

ระดับการป้องกันที่จำเป็น

การเข้าถึงการบำรุงรักษา

เคล็ดลับการบำรุงรักษามอเตอร์ไฮดรอลิกแบบสั่น

การบำรุงรักษาที่เหมาะสมช่วยรักษาประสิทธิภาพการทำงานที่มั่นคงและยืดอายุการใช้งาน

แนวทางปฏิบัติที่แนะนำได้แก่:

ตรวจสอบคุณภาพน้ำมันไฮดรอลิกอย่างสม่ำเสมอ

เปลี่ยนตัวกรองตามกำหนดการบำรุงรักษา

ตรวจสอบซีลว่ามีการรั่วไหลหรือไม่

ตรวจสอบเสียงหรือการสั่นสะเทือนที่ผิดปกติ

รักษาระบบไฮดรอลิกให้สะอาด

น้ำมันไฮดรอลิกที่ปนเปื้อนเป็นสาเหตุหนึ่งที่ทำให้ประสิทธิภาพการทำงานลดลงและการสึกหรอของส่วนประกอบ

แนวโน้มการพัฒนาในอนาคตของมอเตอร์ไฮดรอลิกแบบสั่น

ด้วยการเติบโตของระบบอัตโนมัติและการผลิตอัจฉริยะ มอเตอร์ไฮดรอลิกแบบสั่นกำลังพัฒนาไปสู่:

ความแม่นยำของตำแหน่งที่สูงขึ้น

การออกแบบที่กะทัดรัดยิ่งขึ้น

ปรับปรุงประสิทธิภาพการใช้พลังงาน

ความสามารถในการตรวจสอบอัจฉริยะ

อายุการใช้งานยาวนานขึ้น

ระบบไฮดรอลิกในอนาคตจะไม่เพียงมุ่งเน้นไปที่กำลังส่งออกเท่านั้น แต่ยังรวมถึงการควบคุมที่แม่นยำและการทำงานที่ชาญฉลาดด้วย

บทสรุป

มอเตอร์ไฮดรอลิกแบบสั่นมอบโซลูชันที่มีประสิทธิภาพสำหรับการใช้งานที่ต้องการการควบคุมการเคลื่อนที่เชิงมุมและเอาต์พุตแรงบิดสูง โครงสร้างที่กะทัดรัด ประสิทธิภาพที่เชื่อถือได้ และการควบคุมที่ยืดหยุ่น ทำให้เป็นส่วนประกอบที่มีคุณค่าในระบบอัตโนมัติทางอุตสาหกรรม เครื่องจักร ระบบวาล์ว และอุปกรณ์งานหนัก
